Comfort Line 800

Comfort Line 800

CONCEPT PRODUIT :

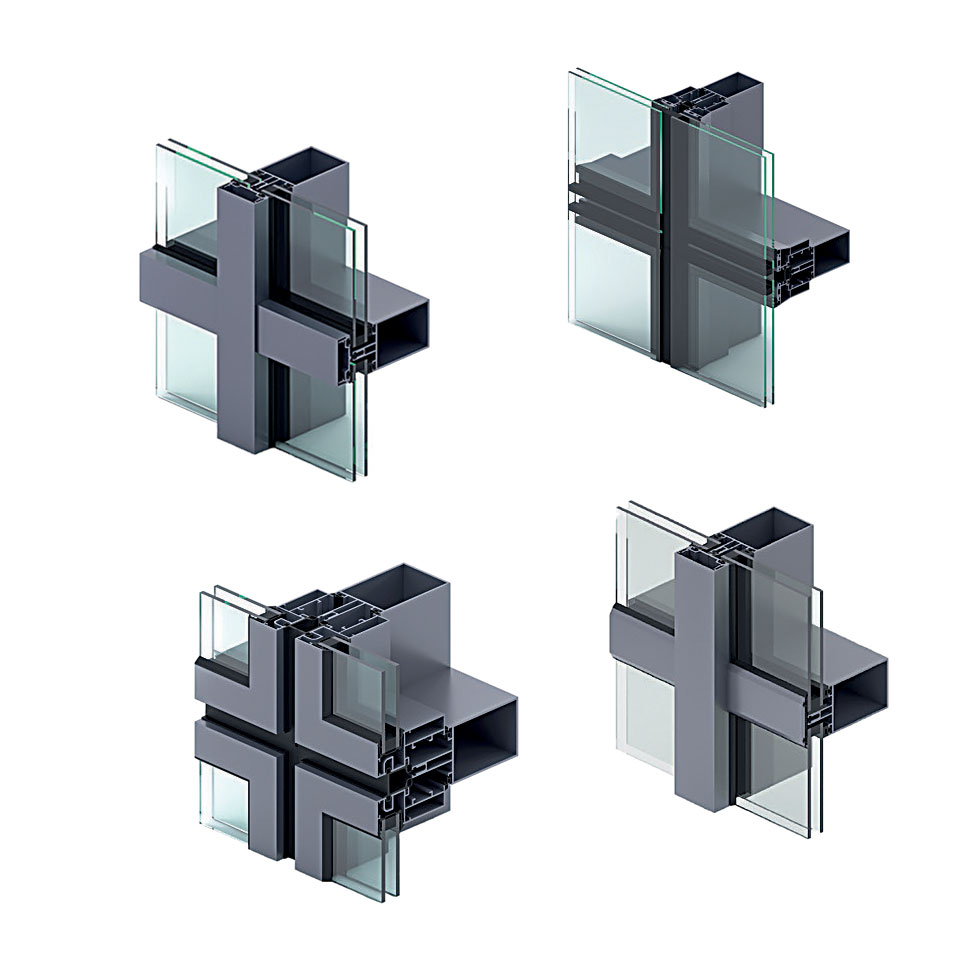

I- MUR RIDEAU type grille traditionnelle :
Système de mur rideau avec capots et serreurs.
Largeur du meneau : 52 mm.

II- MUR RIDEAU type V.E.C :
Système de mur rideau avec châssis vision à vitrage extérieur collé : V.E.C.
Largeur du meneau : 52 mm.
Joint creux de 20 mm entre les châssis.

Description

CONCEPT PRODUIT
Système de mur rideau avec capots et serreurs.
Largeur du meneau : 52 mm.

PROFILÉS
Les profilés constituant la gamme Comfort Line sont obtenus par filage à la presse, alliage n° 6060 QUALITÉ BÂTIMENT, dont les tolérances concernant le taux d’impureté sont plus strictes que la norme.

PROTECTION

  • Par anodisation chimique avec label QUALANOD, en teinte naturelle ou bronze.

  • Finition anodisée classe 20 (20 à 24 microns) pour les profilés en stock.

  • Par thermolaquage polyester labellisé QUALICOAT (mention Seaside), QUALILAQUAGE et QUALIMARINE.

  • Épaisseur minimale de la laque : 60 microns (pour les surfaces continuellement visibles).

STRUCTURE

  • Constituée de montants et de traverses tubulaires.

  • Montants disponibles en plusieurs sections, renforçables avec des profilés en acier.

  • Sections à adapter aux normes et besoins du site.

  • Fixation au gros œuvre via des attaches réglables en 3 dimensions.

  • Conception permettant la dilatation sans compromettre l’étanchéité ni la solidité.

ASSEMBLAGE

  • Assemblage en coupe droite, montants filants.

  • Traverses fixées avec des positionneurs ou blocs d’assemblage en alliage d’aluminium, vissées en inox.

  • Feuillures conçues pour vitrages ou cadres d’ouvrants.

ÉTANCHÉITÉ

  • Assurée en bout de traverse avec mastic type Small-joint ou équivalent.

  • Étanchéité sans drainage par les montants.

  • Tous les joints sont en EPDM.

DRAINAGE

  • Drainage par trous oblongs sur les traverses, capots et serreurs.

REMPLISSAGE

  • Vitrages ou panneaux de 6 à 24 mm (épaisseur supérieure possible avec feuillure).

  • Pose dans feuillure haute de 21 mm, maintien par serreurs de montants et traverses.

OUVRANT

  • Ouvrants spécifiques au mur rideau Comfort 800.

  • Cadres ouvrant et dormant en coupe d’onglet avec équerres à pion.

  • Étanchéité par compression de 2 joints EPDM tournants.

  • Ferrage par compas inox.

  • Verrouillage oscillant par ferrure mono-commandée, poignée tournante, tringles, compas et système anti-fausse manœuvre.

  • Fermeture par poignée ¼ de tour laquée aluminium, crémone 2 ou 3 points.

  • Possibilité d’ajouter des points de verrouillage complémentaires pour grande hauteur.

FINITION

  • Calfeutrement avec tôles pliées en aluminium selon besoin.

  • Joints au mastic silicone ou équivalent, appliqués selon la norme en vigueur.

PROFILÉS
Les profilés de la gamme Comfort Line sont obtenus par filage à la presse, en alliage n° 6060 QUALITÉ BÂTIMENT, dont les tolérances concernant le taux d’impureté sont plus strictes que celles de la norme en vigueur.

PROTECTION

  • Anodisation chimique : teinte naturelle ou bronze, avec label QUALANOD.
    → Finition anodisée classe 20 (20 à 24 microns) pour les profilés en stock.

  • Thermolaquage polyester : avec labels QUALICOAT (mention Seaside), QUALILAQUAGE et QUALIMARINE.
    → Épaisseur minimale de la laque : 60 microns pour les surfaces continuellement visibles.

STRUCTURE

  • Constituée de montants et de traverses tubulaires.

  • Montants disponibles en différentes sections, pouvant être renforcés par des profilés en acier.

  • Les sections doivent être adaptées aux normes et aux contraintes du site.

  • La structure doit permettre les dilatations thermiques sans compromettre l’étanchéité ni la stabilité.

  • Fixation sur le gros œuvre : par attaches réglables en 3 dimensions, spécialement conçues.

ASSEMBLAGE

  • Assemblage en coupe droite, avec montants filants.

  • Traverses fixées sur montants à l’aide de blocs d’assemblage en aluminium, vissés avec de la visserie inox.

ÉTANCHÉITÉ

  • Étanchéité assurée en bout de chaque traverse, conforme à la nouvelle norme.

  • Interdiction de drainage par les montants.

  • Étanchéité des extrémités de traverse réalisée avec un mastic de type C ou équivalent, permettant les jeux de dilatation.

  • Tous les joints d’étanchéité sont en EPDM.

CADRE VISION

  • Réalisés en version fixe ou ouvrant en projection à l’italienne.

  • Assemblage en profilés tubulaires à l’aide d’équerres à pions en aluminium et/ou inox.

  • Étanchéité des coupes avec produit de type Small-joint ou similaire.

  • Intègrent une barrette de collage en aluminium anodisé identifiée par numéro de lot jet d’encre.

  • Chaque lot de barrette est soumis à des essais d’approbation avec les silicones de collage VEC (Dow-Corning, Tremco ou équivalent).

OUVRANTS ET FIXES

  • Ouvrants montés sur compas inox de marque Securistyle ou équivalent, fixés en feuillure.

  • Manœuvre par poignée à 2 points de verrouillage.

  • Cadres fixes accrochés à la structure par verrou aluminium avec système anti-dégondage, fixé par vis autoforeuses inox.

ÉTANCHÉITÉ DES CADRES VISION

  • Réalisée par trois barrières de joints en EPDM :

    • Joint central et extérieur soudés aux angles ou avec angles moulés.

    • Joint intérieur tournant.

REMPLISSAGE
Chaque projet doit faire l’objet d’une étude spécifique impliquant :

  • Le façadier,

  • Le fabricant de mastic,

  • Le bureau de contrôle,

  • Le verrier.

Les points clés à examiner :

  • Dimensions des joints de structure.

  • Adhérence et durabilité des mastics sur substrats verriers et métalliques.

  • Compatibilité des joints avec mastics, fonds de joints, etc.

  • Rigidité de la structure.

  • Méthodologie de mise en œuvre.

  • Procédures de contrôle qualité.
