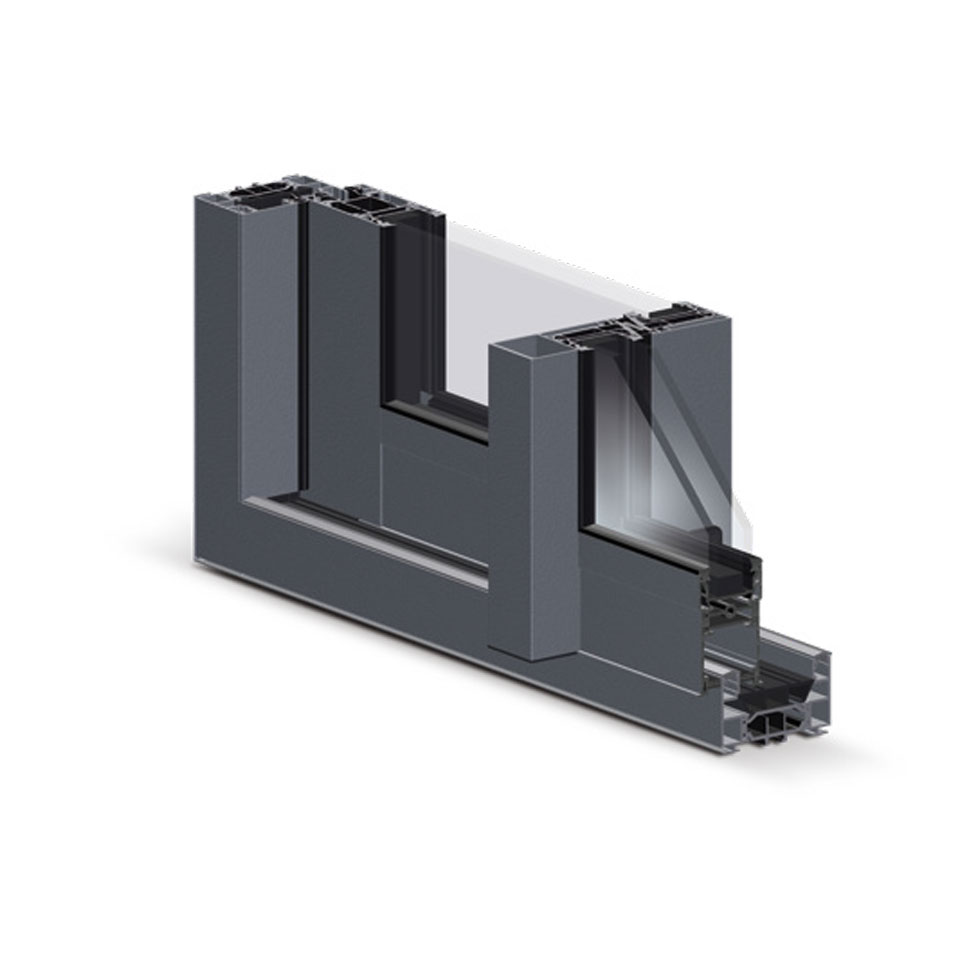

Cuzco 712 28 MM

Cuzco 712 28 MM

CONCEPT PRODUIT :

Fenêtre et porte-fenêtre coulissante, à rupture de pont thermique par barrette.
Épaisseur des dormants 70mm. Étanchéité par joint brosse ou TPE.
Bicoloration possible sur dormants et ouvrants.

Description

PROFILÉS
Les profilés constituant la gamme Profils Systèmes sont obtenus par filage à la presse. Ils sont fabriqués en alliage n°6060 qualité bâtiment, avec un taux d’impureté plus strict que la norme.

PROTECTION
Par anodisation chimique bénéficiant du label QUALANOD, avec teinte naturelle ou bronze. Les profilés en stock sont en finition anodisée classe 20 (20 à 24 microns).
Par thermolaquage en poudre polyester avec les labels QUALICOAT (mention Seaside), QUALILAQUAGE et QUALIMARINE. L’épaisseur minimale de la laque est de 60 microns pour les surfaces visibles.

DORMANT
Dormant tubulaire de 70 mm d’épaisseur. Il permet de clipper les bavettes et couvre-joints, et de rapporter des tapées pour doublage de 100 à 200 mm (par paliers de 10 mm).

OUVRANTS
Ouvrants latéraux ou centraux en profilés tubulaires. Disponibles en version simple ou renforcée selon les dimensions et l’exposition. Traverses avec montage en coupe droite par vis.

ASSEMBLAGE
Assemblage des dormants en coupe à 45°, par équerres à pions. Étanchéité assurée avec un produit type “Small-Joint” ou équivalent.

VITRAGE
Épaisseurs disponibles : 28 mm.
Montage portefeuille, hauteur de feuillure de 18 mm. Garniture d’étanchéité conforme au DTU 39.

DRAINAGE
Drainage des eaux par trous oblongs ou rectangulaires dans la traverse basse. Busettes avec ou sans clapets anti-retour. Réalisé par perçage, poinçonnage ou fraisage.

CHARIOTS DE ROULEMENT
Galets de 22 mm sur roulement à aiguilles pour un bon confort d'utilisation.
Galets simples ou doubles, réglables ou non, montage par vis pression.
Charge maximale supportée : jusqu’à 250 kg par vantail selon le type de galet.
Norme de démontage : 24.301.

FERMETURES
De 1 à 5 points de fermeture, avec ou sans clé. Systèmes proposés :

  • Cuvettes

  • Versus

  • Flexis

  • Chronos / Chronos Evo

  • Verflex
    Poignées disponibles, dont la gamme Mandurah.

DIMENSIONS MAXIMALES
Par vantail :

  • Hauteur max : 3,00 m

  • Largeur max : 1,50 m
    Ou

  • Hauteur : 2,50 m / Largeur : 2,00 m
    Montant renforcé obligatoire à partir de 1750 mm de hauteur.
    Pour des dimensions supérieures, consulter le fabricant.

EFFET BILAME
Pour les teintes foncées, utiliser un montant renforcé du côté extérieur et respecter les recommandations de montage.
