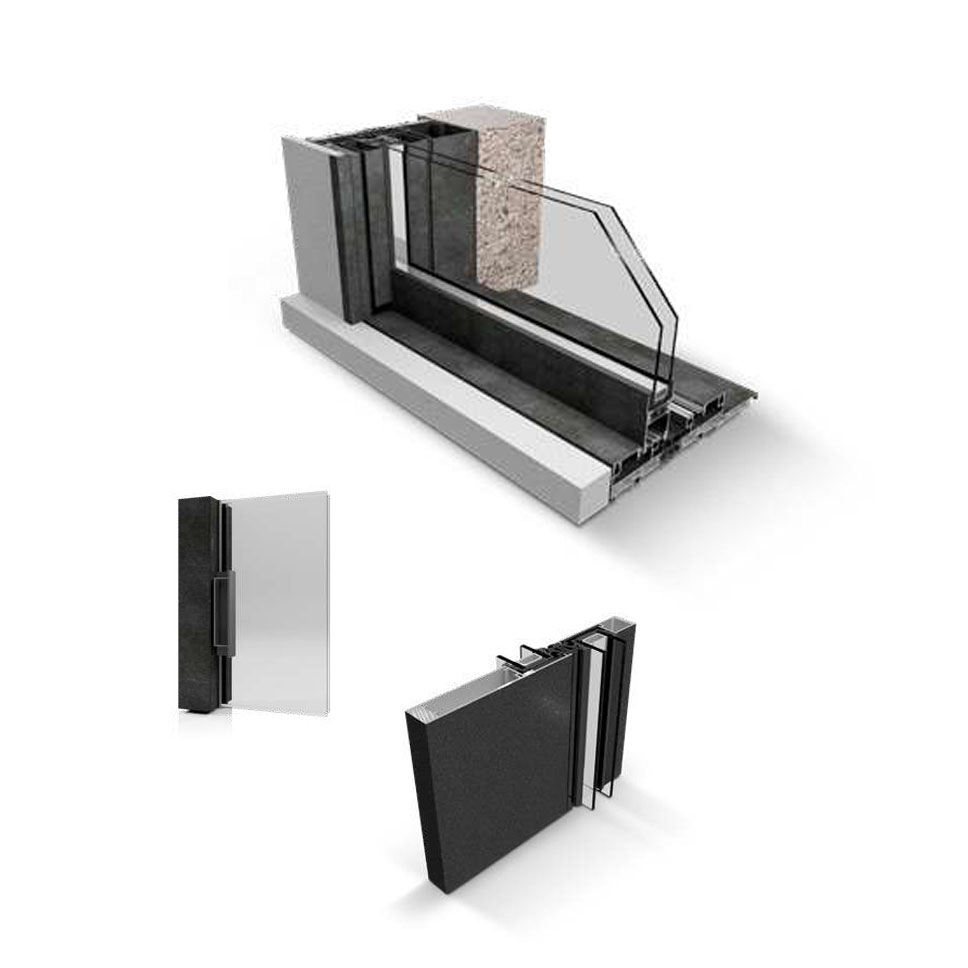

Cuzco 712M

Cuzco 712M

CONCEPT PRODUIT :

Fenêtre et porte-fenêtre coulissante, à rupture de pont thermique par barrette.
Épaisseur des dormants 70mm. Étanchéité par joint brosse ou TPE.
Bicoloration possible sur dormants et ouvrants

Description

PROFILÉS
Les profilés constituant la gamme Profils Systèmes sont obtenus par filage à la presse, en alliage n° 6060 qualité bâtiment, dont les tolérances concernant le taux d’impureté sont plus strictes que la norme.

PROTECTION
Par anodisation chimique bénéficiant du label « QUALANOD », en teinte naturelle ou bronze. Les profilés sur stock sont disponibles en finition anodisée classe 20 (20 à 24 microns).
Par thermolaquage en poudre polyester bénéficiant du label « QUALICOAT » mention Seaside, ainsi que des labels « QUALILAQUAGE » et « QUALIMARINE ». L’épaisseur minimale de la laque est de 60 microns pour les surfaces continuellement visibles.

OUVRANTS
Ouvrants latéraux et centraux en section tubulaire, disponibles en version simple ou renforcée (uniquement sur nœud de chicanes), selon les dimensions et l’exposition de l’ouvrage.
Les traverses permettent un montage en coupe droite par vis.

ASSEMBLAGE
Dormants assemblés en coupe à 45° au moyen d’équerres à pions.
Les coupes sont étanchées avec un produit de type « Small-Joint » ou équivalent.

VITRAGE
Épaisseurs disponibles : 28 mm, 30 mm et 32 mm.
Montage portefeuille avec une hauteur de feuillure de 18 mm.
Garniture d’étanchéité conforme au DTU 39.

DRAINAGE
Le drainage des eaux d’infiltration éventuelle se fait par des trous oblongs ou rectangulaires dans la traverse basse.
Il est possible de mettre en place des busettes avec clapets anti-retour.
Méthodes : perçage, poinçonnage ou fraisage.

CHARIOTS DE ROULEMENT
Galets de 22 mm sur roulement à aiguilles pour un bon confort d'utilisation.
Disponibles en version simple ou double, réglables ou non, avec montage par vis pression.
Démontage aisé, conforme à la norme 24.301.
Capacité de charge maximale pour feuillure 32 mm :

  • 100 kg : galets simples fixes à emboîtement 702-600

  • 100 kg : galets simples réglables à emboîtement 702-611

  • 200 kg : galets doubles réglables à emboîtement 702-631

  • 250 kg : galets grandes hauteurs 702-645

FERMETURE
1 système proposé :

  • Versus

DIMENSIONS MAXIMALES
Pour un coulissant 2 vantaux :

  • Largeur maximale : 4,00 m

  • Hauteur maximale : 3,00 m
    En dessous de 1750 mm, retirer 1 mm sur les débits d’ouvrants.

Dimensions maximales par vantail :

  • Hauteur 3,00 m / Largeur 1,50 m

  • Hauteur 2,50 m / Largeur 2,00 m

Pour des dimensions supérieures, merci de consulter le fabricant.

EFFET BILAME
Si la teinte utilisée est foncée, il faut positionner le montant renforcé du côté extérieur et suivre les recommandations de la partie assemblage.
