PROFILÉS
Les profilés constituant la gamme Profils Systèmes sont obtenus par filage à la presse, alliage n° 6060 QUALITÉ BÂTIMENT, dont les tolérances concernant le taux d’impureté sont plus strictes que la norme.

PROTECTION

• Par anodisation chimique bénéficiant du label « QUALANOD », teinte naturelle et teinte bronze.

• Les profilés sur stock sont disponibles en finition anodisée classe 20 (20 à 24 microns).

• Par thermolaquage en poudre polyester bénéficiant du label « QUALICOAT » mention Seaside, et des labels « QUALILAQUAGE » et « QUALIMARINE ».

• L’épaisseur minimum de la laque est de 60 microns pour les surfaces continuellement visibles.

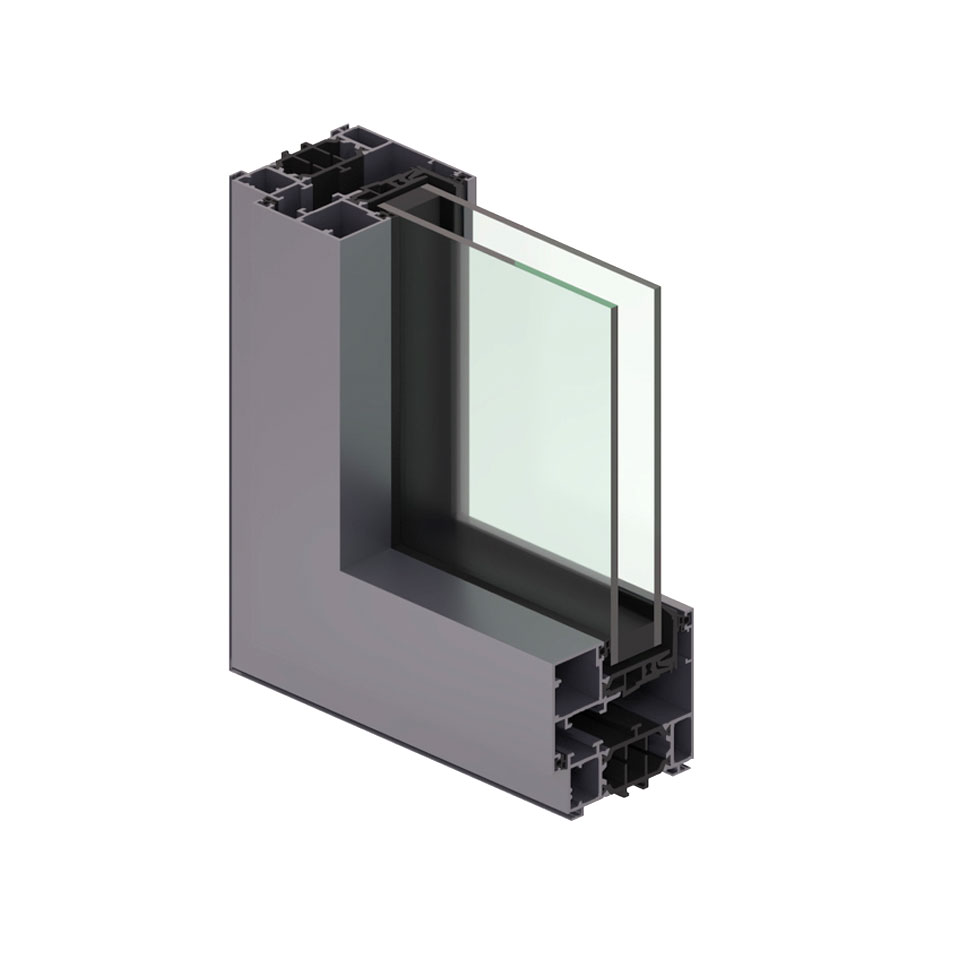

DORMANT

• Tubulaire d’une épaisseur de 70 mm avec possibilité de clipper les bavettes et couvre-joint et de rapporter des tapées pour la reprise du doublage de 100, 120, 140, 160, 180 et 200 mm.

OUVRANT

• Tubulaire de forme droite sur l’extérieur, avec parclose droite à l’intérieur. Son épaisseur est de 78.1 mm.

ASSEMBLAGE

• Coupe 45°

• Dormants et ouvrants au moyen d’équerres à pions.

• Les coupes seront étanchées avec un produit de type « Small-Joint » ou similaire.

VITRAGE

• Les dormants et les ouvrants parclosés acceptent des vitrages isolants de 28 mm, maintenus par 2 joints en EPDM et/ou en TPE et une parclose clippée d’une hauteur minimum de 16 mm (fond de feuillure).

• Les parcloses doivent obligatoirement être du côté extérieur de la construction.

DRAINAGE

• Le drainage des eaux d’infiltration éventuelle se fait par des trous oblongs ou rectangulaires dans la traverse basse, avec mise en place ou non de busettes avec clapets anti-retour.

• Il se fait par perçage, poinçonnage ou fraisage.

CHÂSSIS À LA FRANÇAISE

• Étanchéité
  L’étanchéité se fait par compression de 2 joints en EPDM et/ou en TPE lors de la fermeture et équilibrage de pression sur dormant.

• Ferrage
  Le ferrage est assuré par des paumelles en feuillure avec chemise en nylon renforcée par de la fibre de verre pour les fenêtres et portes-fenêtres. Elles sont réversibles et se posent après assemblage des cadres, sur l’ouvrant et le dormant par contre-cale permettant le réglage en hauteur. Elles sont en aluminium et/ou inox. Leur nombre et leur modèle seront adaptés aux poids et dimensions des menuiseries.

• Verrouillage
  Par poignée crémone à 1/4 tour en aluminium laqué pour les châssis à un et deux vantaux. La fermeture se fait par crémone 2 points, avec gâche à clamer haute et basse pour les fenêtres, dans la feuillure du dormant. Pour les grandes dimensions, des points de verrouillage complémentaires peuvent être fixés sur la tringle de crémone ou renvoi, ainsi que des gâches à clamer sur le semi-fixe. Toutes les quincailleries se posent après assemblage du dormant et de l’ouvrant.

CHÂSSIS OSCILLO-BATTANT

• Étanchéité
  L’étanchéité se fait par compression de 2 joints en EPDM et/ou en TPE lors de la fermeture et équilibrage de pression sur dormant.

• Ferrage et verrouillage
  Ferrure mono commandée par poignée tournante avec tringles, compas de verrouillage et système anti-fausse manœuvre.

CHÂSSIS À SOUFFLET

• Étanchéité
  L’étanchéité se fait par compression de 2 joints en EPDM et/ou en TPE lors de la fermeture et équilibrage de pression sur dormant.

• Ferrage
  Le ferrage est assuré soit par des paumelles en feuillure avec chemise en nylon renforcée par de la fibre de verre pour les fenêtres et portes-fenêtres. Elles sont réversibles et se posent après assemblage des cadres, sur l’ouvrant et le dormant par contre-cale permettant le réglage en hauteur. Elles sont en aluminium et/ou inox. Leur nombre et leur modèle seront adaptés aux poids et dimensions des menuiseries.

• Verrouillage
  Par poignée crémone à 1/4 tour en aluminium laqué.
  La fermeture se fait :

  • Soit par crémone 1 point, avec gâche galet à clamer dans la feuillure du dormant.

  • Soit par crémone 3 points, avec gâches galet à clamer dans la feuillure du dormant.
