Mogador

Mogador

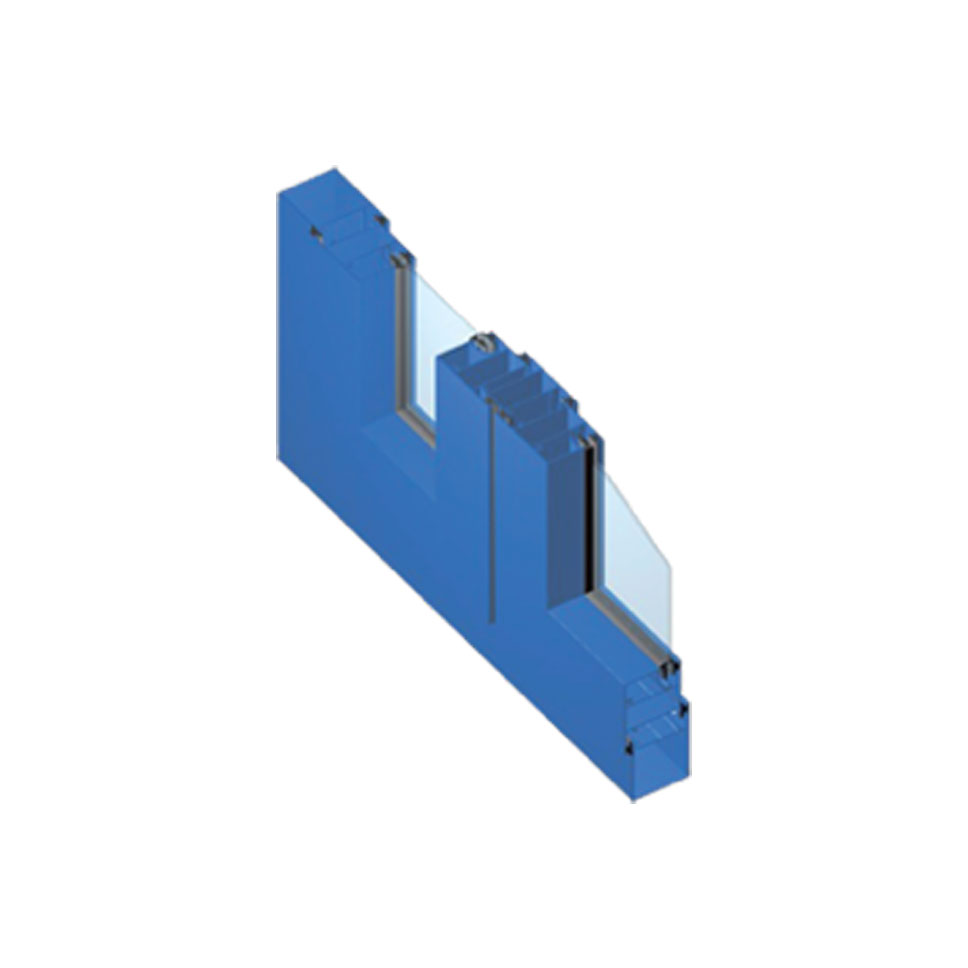

CONCEPT PRODUIT :

Fenêtre aluminium traditionnelle
Une référence dans la construction de tout type d’ouvrages : fixes, portes et fenêtres 1 ou 2 battants, fenêtre oscillo – battante…..
Dormant de 42 mm tubulaire ou simple avec ou sans couvre joint, la série s’adapte parfaitement aux différentes séries de la gamme Nafida Aluminium pour la réalisation de châssis composés.

Description

PROFILE
Les profilés constituant la gamme Nafida Aluminium sont obtenus par filage à la presse.
Les profilés sont en alliage n°6060 QUALITÉ BÂTIMENT dont les tolérances concernant le taux d'impureté sont nettement moins élevées que celles autorisées par la norme.

PROTECTION

  • Par anodisation chimique bénéficiant du label « QUALANOD, EWAA, EURAAS », teinte naturelle et teinte bronze.
    Les profilés sont disponibles en finition anodisée classe 15 (15 à 18 microns) selon la norme NFP 24.351.

  • Par thermolaquage polyester bénéficiant du label « QUALICOAT » et « QUALIMARINE ».
    L'épaisseur minimum de la laque est de 60 microns pour les surfaces continuellement visibles, teintes RAL.

DORMANT

  • Simple ou tubulaire avec couvre-joint de 20 mm et 25 mm.

  • Simple sans couvre-joint adaptable à la série coulissante.

  • Tubulaire avec un couvre-joint de 25 mm.

OUVRANT
Ouvrants tubulaires de forme droite. Leurs épaisseurs sont de 40 mm.
Ouvrants de sections différentes selon l'utilisation (fenêtre ou porte/porte-fenêtre).

ASSEMBLAGE
Dormants et ouvrants en coupe 45° au moyen d’équerres à visser en acier traité.
Les coupes seront étanchées avec un produit de type « Small-Joint » ou similaire.

VITRAGE
Simple de 4 à 16 mm, maintenu par 2 joints en PVC sur parclose droite ou bombée clippée, d’une hauteur minimum de 14 mm (fond de feuillure).
Les parcloses doivent obligatoirement être du côté intérieur de la construction.

DRAINAGE
Le drainage des eaux d’infiltration éventuelle se fait par des trous oblongs dans la traverse basse du dormant.

ÉTANCHÉITÉ DES OUVRANTS
L’étanchéité se fait par compression de deux joints tournants lors de la fermeture.

FERRAGE

  • Soufflet : À l’aide de paumelles selon la largeur et le poids du vitrage, et de compas pour le maintien en position d’ouverture.

  • Ouvrant à la française : Assuré par des paumelles en feuillure posées après assemblage des cadres.
    Les paumelles seront en aluminium, leur nombre et leur modèle seront adaptés aux poids et dimensions des menuiseries.

VERROUILLAGE

  • Soufflet : Le verrouillage est assuré par un loqueteau en aluminium avec cales de réglage.

  • Ouvrant à la française : Le verrouillage se fait par poignée à l’anglaise, par crémone ou serrure métallique manœuvrée par béquille en aluminium.

Documentation

Besoin de plus d’informations ?

Remplissez le formulaire pour recevoir immédiatement la fiche technique et la documentation complète de ce produit.



    Conformément à la loi 09-08, vous disposez d’un droit d’accès, de rectification et d’opposition au traitement de vos données personnelles.

    La gamme

    La gamme Nafida Aluminium d'Aluminium Maroc se concentre sur des solutions en aluminium performantes et esthétiques, conçues pour offrir une durabilité et un confort optimal. Voici les produits phares de cette gamme dans les catégories Fenêtres & Baies Coulissantes et Fenêtres « à frappe » :

    Fenêtres & Baies Coulissantes
    • Les fenêtres et baies coulissantes de la gamme Nafida Aluminium sont conçues pour maximiser l’apport de lumière naturelle tout en offrant une excellente isolation thermique et acoustique. Avec des profils fins et élégants, ces baies coulissantes s’intègrent harmonieusement dans tous les styles architecturaux et permettent une ouverture panoramique pour un espace de vie lumineux et aéré.
    Fenêtres « à frappe »
    • Les fenêtres « à frappe » Nafida Aluminium allient robustesse et performance énergétique. Elles sont conçues pour offrir une étanchéité optimale, empêchant les infiltrations d'air et d'eau, ce qui contribue à une isolation thermique renforcée. Ces fenêtres s’ouvrent vers l’intérieur ou l’extérieur selon les besoins, garantissant ainsi une utilisation pratique et une grande adaptabilité aux projets architecturaux divers.
