PROFILÉS
Les profilés de la gamme Profils Systèmes sont obtenus par filage à la presse, alliage n° 6060 QUALITÉ BÂTIMENT, avec des tolérances plus strictes concernant le taux d’impureté que la norme.
PROTECTION
Anodisation chimique avec le label « QUALANOD », teinte naturelle et bronze.
Finition anodisée classe 20 (20 à 24 microns) pour les profilés sur stock.
Thermolaquage en poudre polyester avec le label « QUALICOAT », mention Seaside, et les labels « QUALILAQUAGE » et « QUALIMARINE ».
La laque a une épaisseur minimale de 60 microns pour les surfaces visibles.
STRUCTURE
Composée de montants et traverses de 56 mm de large, avec des sections de 30 mm à 240 mm selon les inerties nécessaires.
Un seul type de profil peut être utilisé comme montant et traverse.
Assemblage sans usinage, par tasseau d’assemblage en pose de face.
Renfort de structure possible par plats ou tubes en acier ou aluminium.
Façades à facettes (+/- 10°) réalisables selon les applications.
TYPES D’OUVRANTS

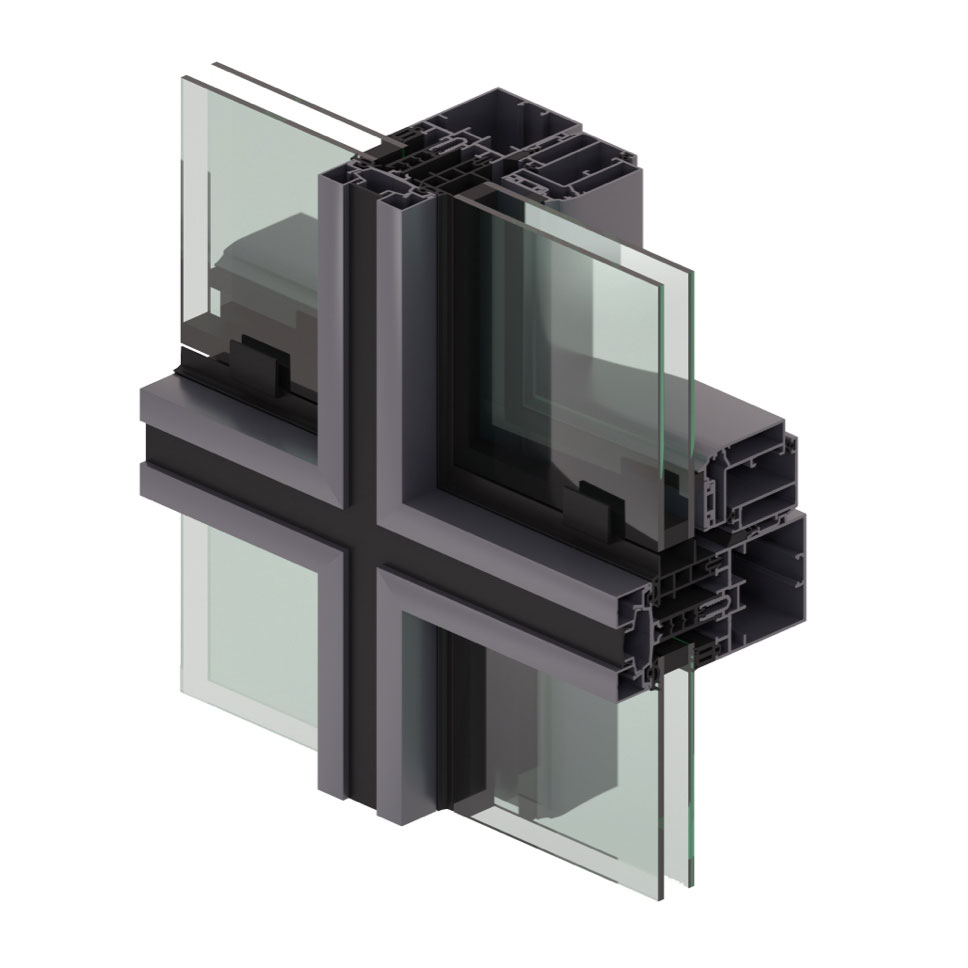

Tanagra aspect grille : L’aspect grille est obtenu par la mise en place de capots horizontaux et verticaux clippés sur un serreur en aluminium.
Isolation thermique : intercalaire en matière isolante de 40 mm, 50 mm et de 60 mm.
Étanchéité : 2 barrières d’étanchéité en EPDM, une sur les serreurs et une sur l’ossature primaire.
Remplissage : de 6 mm à 42 mm.
Possibilité de réaliser des façades architecturales ayant des angles compris entre +/- 10°.
Tanagra aspect trame horizontale : La mise en place de capots horizontaux et d’un joint vertical à l’extérieur permet d’obtenir l’aspect trame horizontale.
Isolation thermique : intercalaire en matière isolante de 40 mm, 50 mm et de 60 mm.
Étanchéité : 2 barrières d’étanchéité en EPDM, une sur le serreur et une sur l’ossature primaire.
Étanchéité verticale entre 2 vitrages : par joint EPDM (2 largeurs disponibles).
Remplissage : de 6 mm à 42 mm.
Possibilité de faire des façades architecturales ayant des angles compris entre +/- 10°.
Conformément au DTU39, une pièce métallique permet de limiter les épaisseurs de vitrage.
Tanagra aspect VEP : L’aspect VEP est obtenu par la mise en place de cadres à rupture de pont thermique recevant une pareclose extérieure en aluminium.
Isolation thermique : par profilés à rupture de pont thermique.
Accrochage des cadres : par emboîtement.
Étanchéité : 2 barrières d’étanchéité en EPDM, une sur les serreurs et une sur l’ossature primaire.
Remplissage : de 6 mm à 36 mm.
Joint creux entre 2 vitrages : 27 mm.
Tanagra aspect VEC : L’aspect VEC est obtenu par la mise en place de cadres avec vitrages non bordés, ne laissant pas apparaître des structures aluminium à l’extérieur.
Isolation thermique : par profilés à rupture de pont thermique.
Accrochage des cadres : par emboîtement.
Étanchéité : 2 barrières d’étanchéité en EPDM, une sur les serreurs et une sur l’ossature primaire.
Remplissage : de 6 mm, 8 mm, 24 mm, 31 mm et 40 mm.
Joint creux entre 2 vitrages : 22 ou 27 mm.
Essais ETA-09/0229.
Tanagra brise-soleil : Possibilité d’intégrer des brises-soleil directement sur la structure.
Tanagra verrière : L’ossature est composée de montants et traverses en aluminium.
Les traverses utilisées permettent une continuité d’étanchéité avec les montants.
Assemblage : en coupe droite avec usinage sur la traverse.
Aspect extérieur : assuré par capot vertical clippé sur un serreur en aluminium et par serreur horizontal.
Étanchéité verticale : 2 joints en EPDM posés sur le serreur.
Étanchéité horizontale : bande butyl collée sur le vitrage + 2 joints en EPDM posés sur le serreur.
Pente de 5° minimum.
Tanagra photovoltaïque : Le système d’élargisseurs et de capots serreurs de 80 mm permet d’intégrer un vitrage photovoltaïque produisant de l’électricité. Cette électricité peut être directement consommée ou vendue à EDF.
